FANUC 控制器0iA 與0iB 按鍵更換DIY

本次解說日本發那科(FANUC) 兩種系列控制器操作按鍵與薄膜，常見破損或不良狀況下，客戶可以自主DIY 更換，目前先介紹0iA 與0iB 兩種系列，螢幕尺寸為8.4 吋型適用，10.4 吋型因按鍵種類不同再另行解說，在做任何維修及保養前，都必須關閉機械電源總開關，以利人員安全，

目前分四種更換項目:

一、更換螢幕下方功能按鍵薄膜，直接使用小刀輕輕於薄膜四邊將皮膜翹起，慢慢使用手將舊的皮膜撕掉，因為皮膜後面有附著黏性很強的雙面膠，清除後，塑膠殼會有些許殘留，可以使用除膠劑或手慢慢將殘膠完全去除，後續比對好頭尾位置，再慢慢由左至右貼上新的薄膜。

二、更換操作按鍵電路板，先拔除控制器背後兩個插頭( 圖一灰色與藍色箭頭)，再拆除9 個螺絲( 圖一黃色箭頭)，就可以將整片按鍵電路板取下，僅接著將新的按鍵電路板放上，先將所有螺絲先稍微鎖上不用鎖緊，後續檢視電路板有無固定歪斜，再一一螺絲鎖緊，安裝好後，再將兩個插頭復原插回去。

三、更換螢幕下方功能按鍵電路板，此時需要先將控制器後方藍色插頭拆除( 圖一)，將螢幕前方面板上面黑色螺絲共6 個拆除( 圖二黃色箭頭)，此時塑膠框就可以拆下來，將其放在一個乾淨桌上，再將電路板2 個螺絲拆下( 圖三黃色箭頭)，即可更換新的功能鍵電路板。

四、更換螢幕右方操作按鍵薄膜，此時步驟與第三項相同，需拆掉螢幕前方塑膠框，然後使用小刀輕輕於薄膜四邊將皮膜翹起，慢慢使用手將舊的皮膜撕掉，清除後，鐵板上會有些許殘留，可以使用除膠劑或手，慢慢將殘膠完全去除，後續比對新薄膜上下兩個定位孔，再慢慢由上往下貼上新的薄膜。

上述說明的四項零件，皆可以與本公司服務部門購買，不過雖然在解說方面似乎很簡單，若您不是很有把握情況下，仍然可以叫修服務請專業人員查修及換裝。

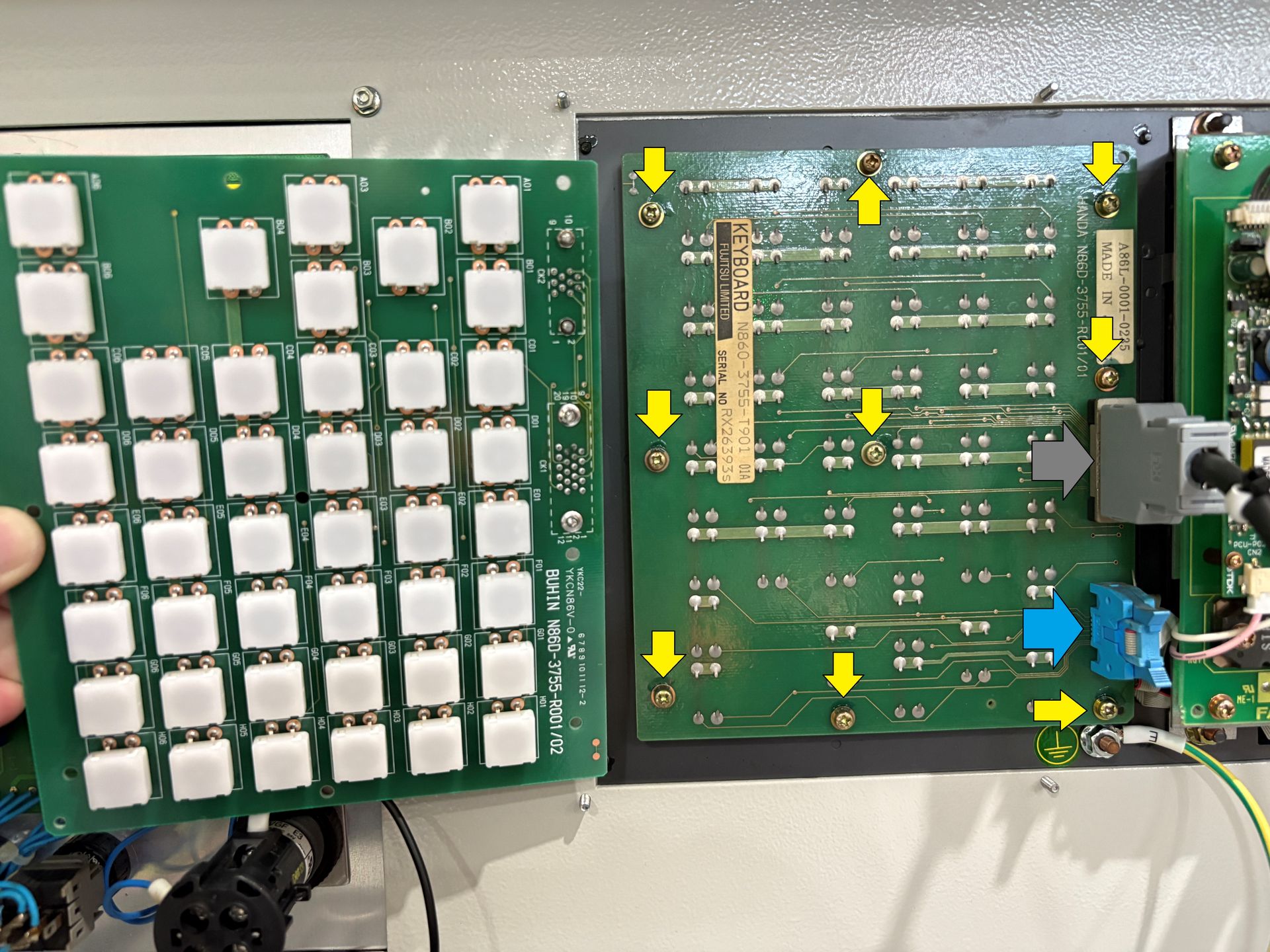

圖一操作按鍵電路板

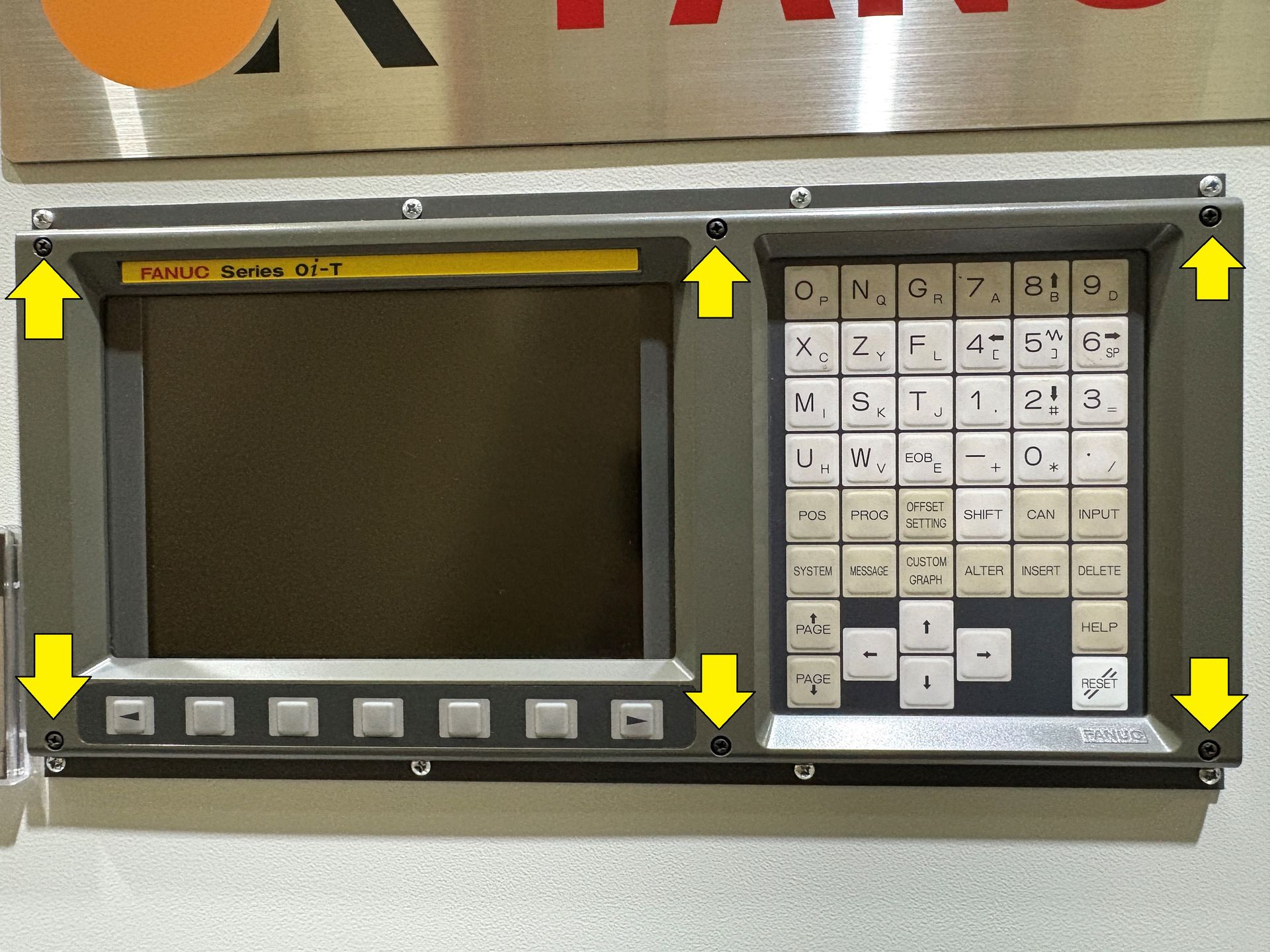

圖二螢幕外框

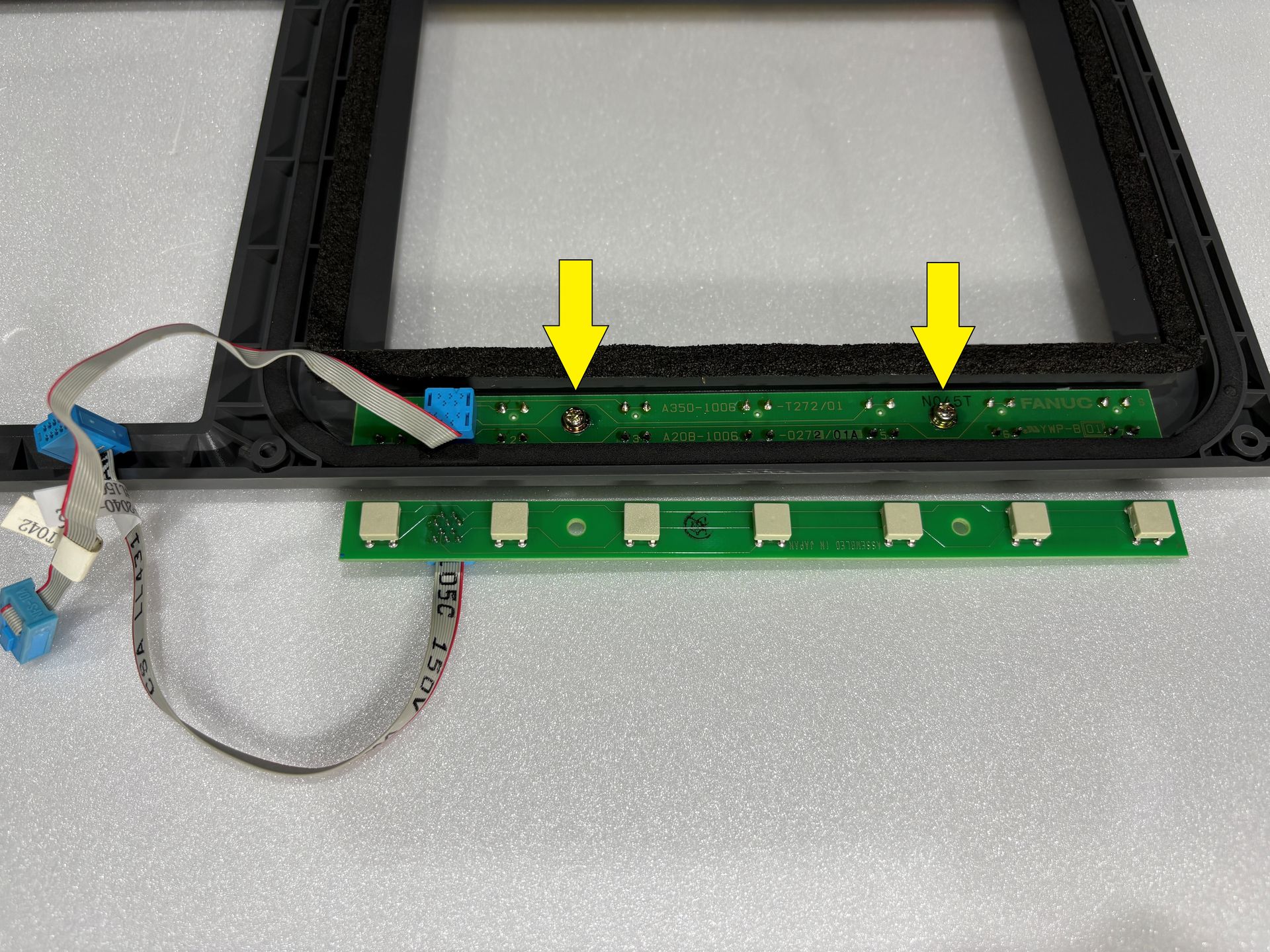

圖三功能按鍵電路板
