FANUC 控制器0iA 与0iB 按键更换DI

本次解说日本发那科(FANUC) 两种系列控制器操作按键与薄膜，常见破损或不良状况下，客户可以自主DIY 更换，目前先介绍0iA 与0iB 两种系列，屏幕尺寸为8.4 吋型适用，10.4 吋型因按键种类不同再另行解说，在做任何维修及保养前，都必须关闭机械电源总开关，以利人员安全，

目前分四种更换项目:

一、更换屏幕下方功能按键薄膜，直接使用小刀轻轻于薄膜四边将皮膜翘起，慢慢使用手将旧的皮膜撕掉，因为皮膜后面有附着黏性很强的双面胶，清除后，塑料壳会有些许残留，可以使用除胶剂或手慢慢将残胶完全去除，后续比对好头尾位置，再慢慢由左至右贴上新的薄膜。

二、更换操作按键电路板，先拔除控制器背后两个插头( 图一灰色与蓝色箭头)，再拆除9 个螺丝( 图一黄色箭头)，就可以将整片按键电路板取下，仅接着将新的按键电路板放上，先将所有螺丝先稍微锁上不用锁紧，后续检视电路板有无固定歪斜，再一一螺丝锁紧，安装好后，再将两个插头复原插回去。

三、更换屏幕下方功能按键电路板，此时需要先将控制器后方蓝色插头拆除( 图一)，将屏幕前方面板上面黑色螺丝共6 个拆除( 图二黄色箭头)，此时塑料框就可以拆下来，将其放在一个干净桌上，再将电路板2 个螺丝拆下( 图三黄色箭头)，即可更换新的功能键电路板。

四、更换屏幕右方操作按键薄膜，此时步骤与第三项相同，需拆掉屏幕前方塑料框，然后使用小刀轻轻于薄膜四边将皮膜翘起，慢慢使用手将旧的皮膜撕掉，清除后，铁板上会有些许残留，可以使用除胶剂或手，慢慢将残胶完全去除，后续比对新薄膜上下两个定位孔，再慢慢由上往下贴上新的薄膜。

上述说明的四项零件，皆可以与本公司服务部门购买，不过虽然在解说方面似乎很简单，若您不是很有把握情况下，仍然可以叫修服务请专业人员查修及换装。

图一操作按键电路板

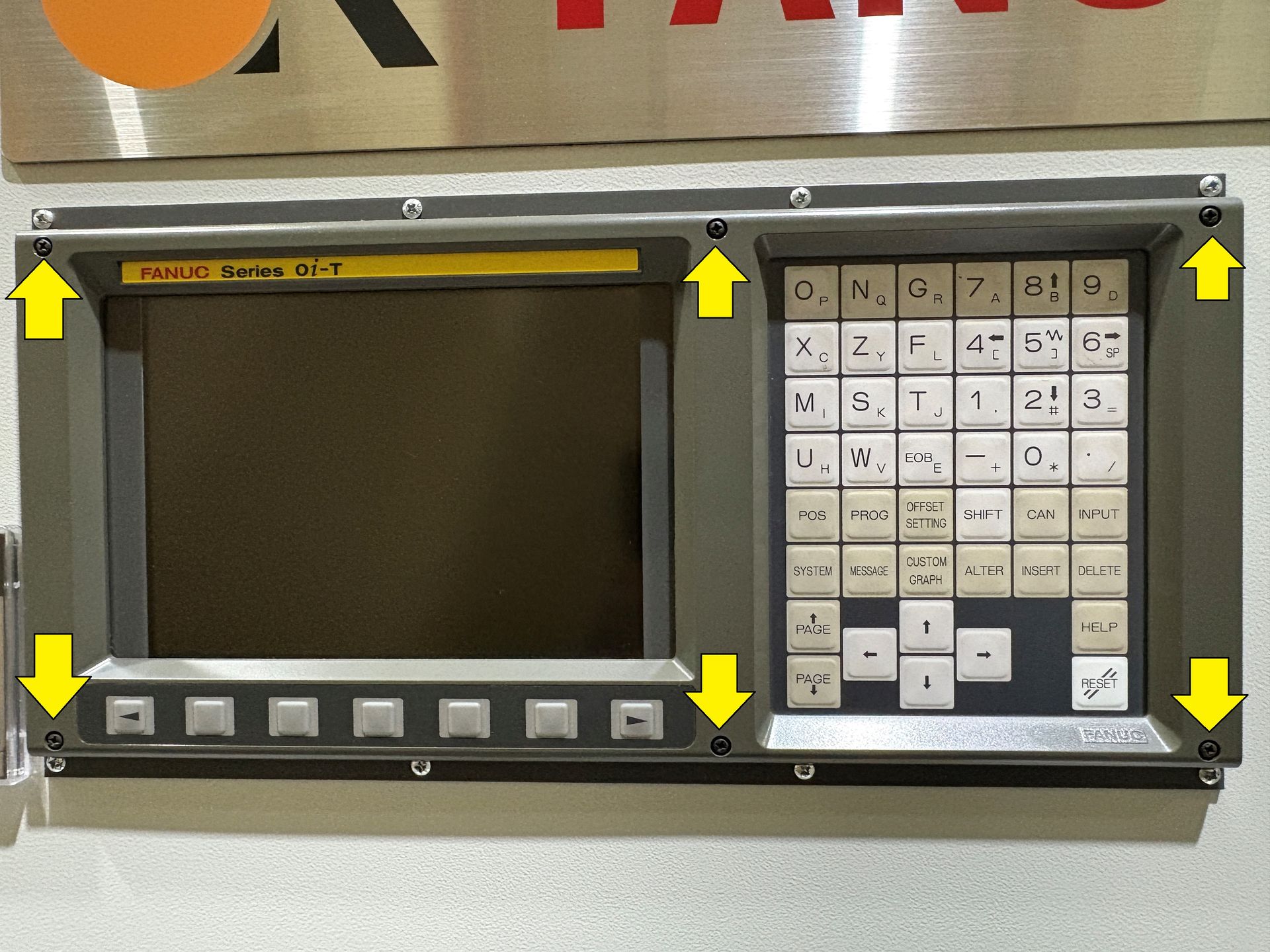

图二屏幕外框

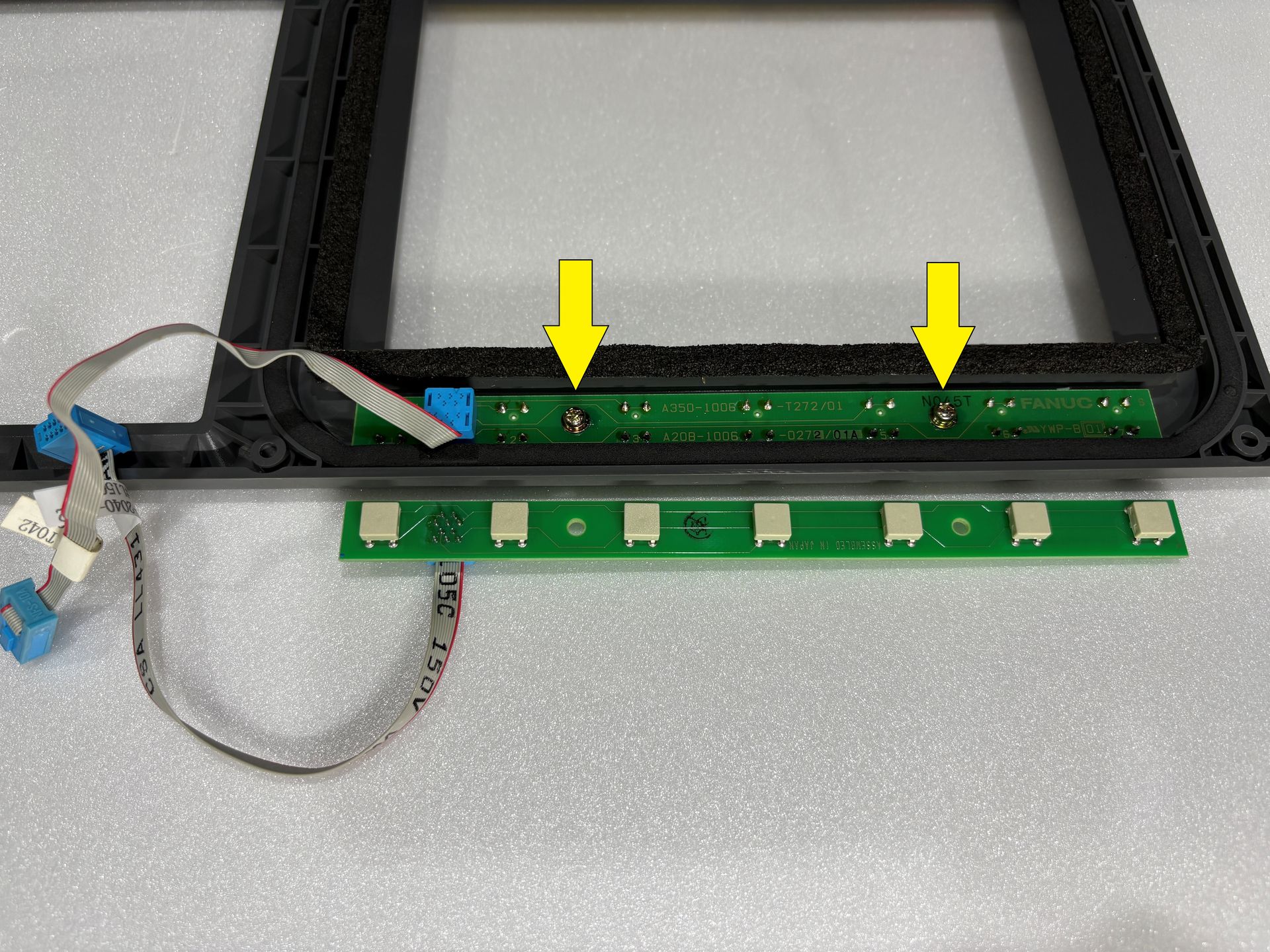

图三功能按键电路板
