CNC Turning Machine Vturn-40/45/46

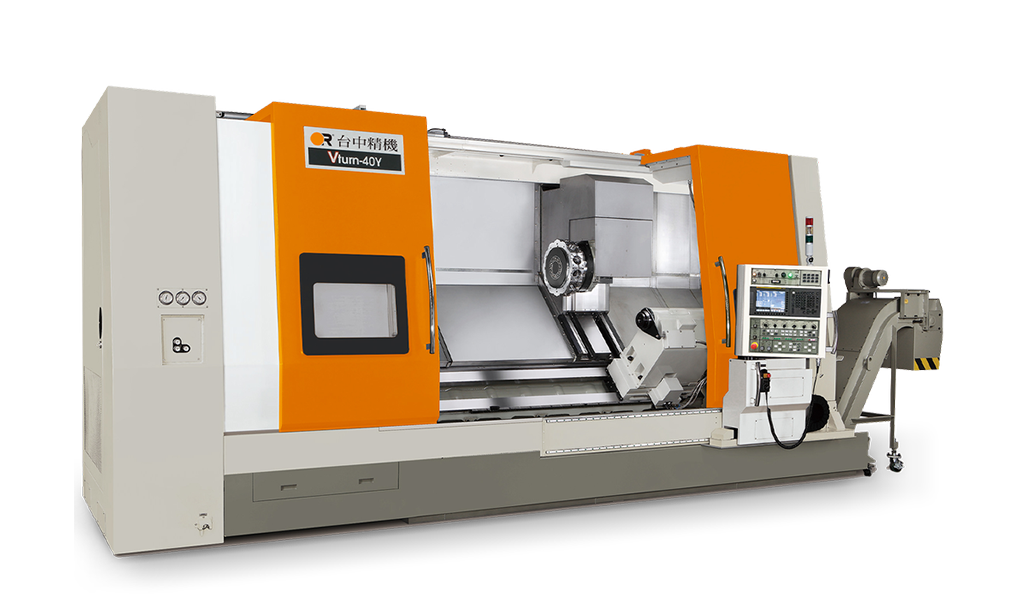

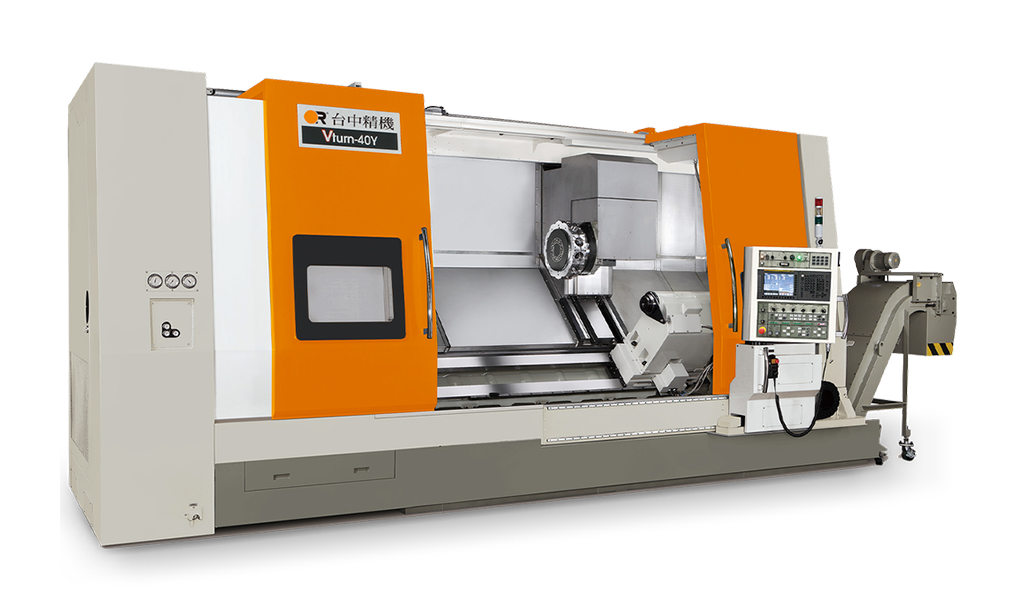

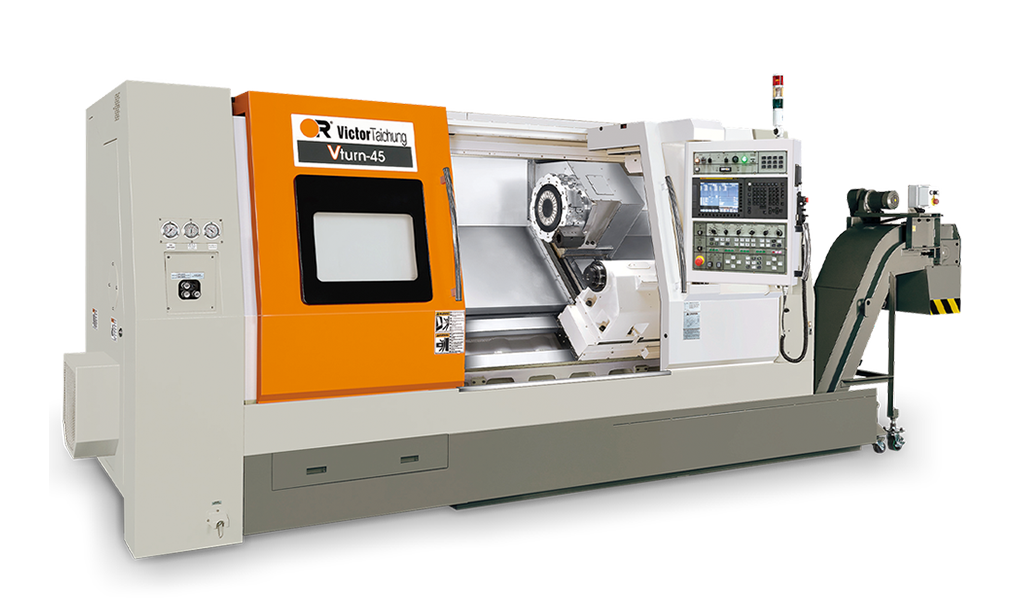

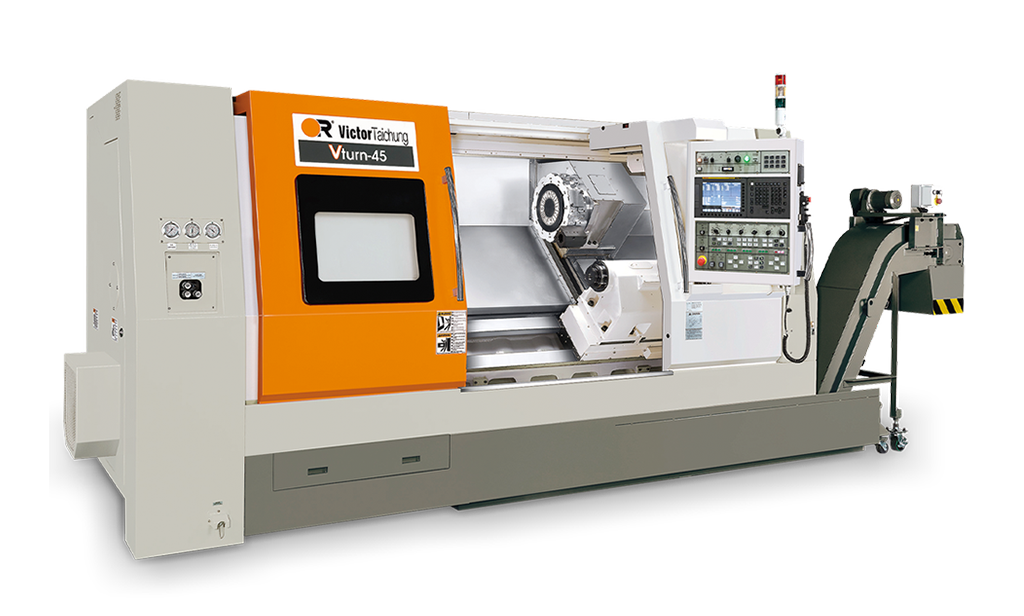

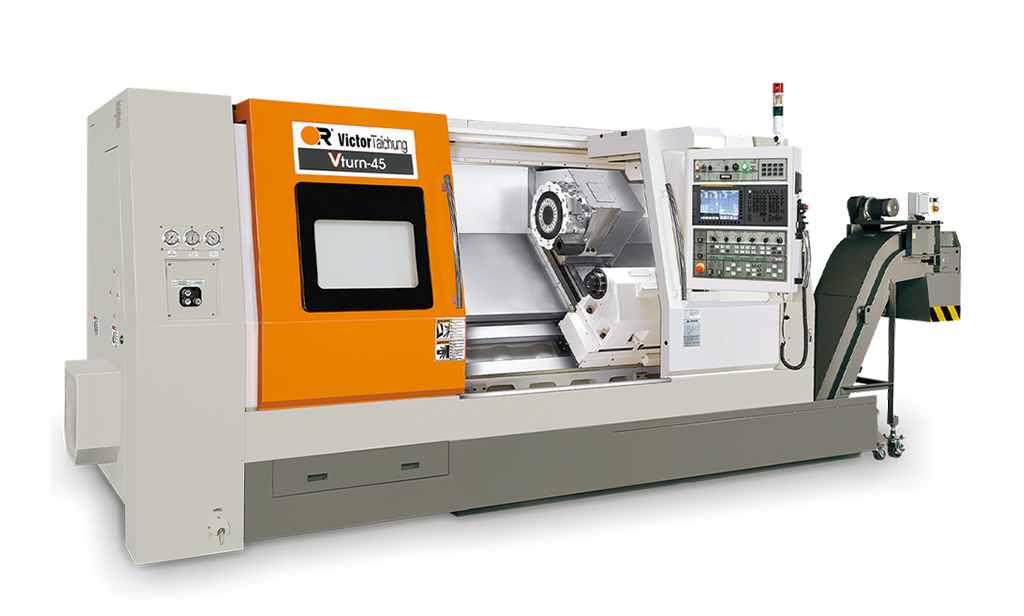

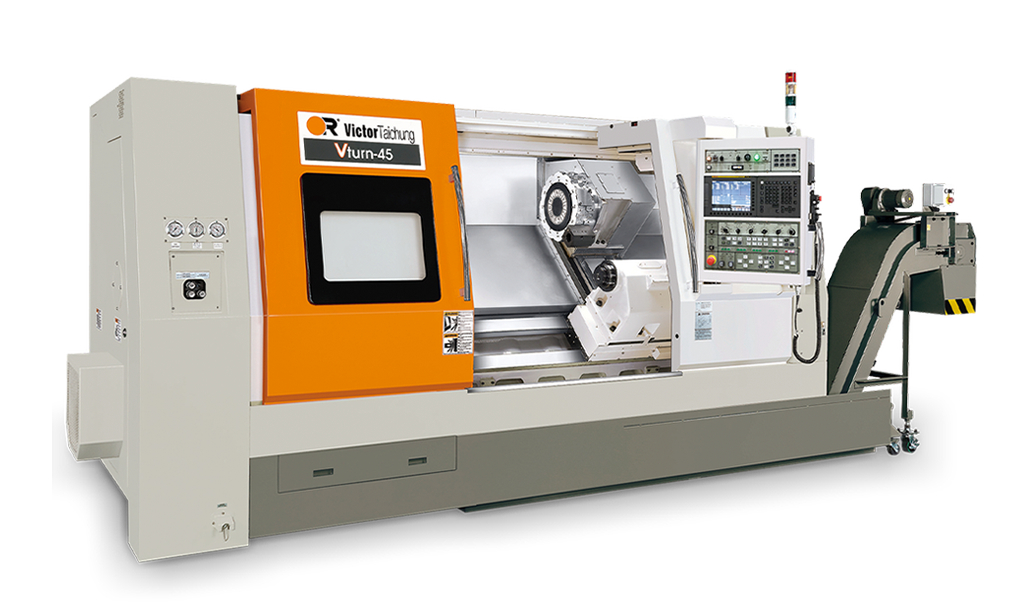

Vturn-40 & Vtuen-45 車削中心

採用 A2-11 主軸鼻端，是用於重切削，車削長度從 1250mm 至 4250mm

• 主軸鼻端 A2-11 的油壓 15" 夾頭。
• 一體式 45° 床台。
• 最大旋徑 480mm。
• 車削長度 1250 / 2200 / 3250 / 4250 mm。
• 兩段式變速箱。
• C軸和Y軸選配，
• 選配大孔徑 (LSB) 160mm / 205mm (XSB)。

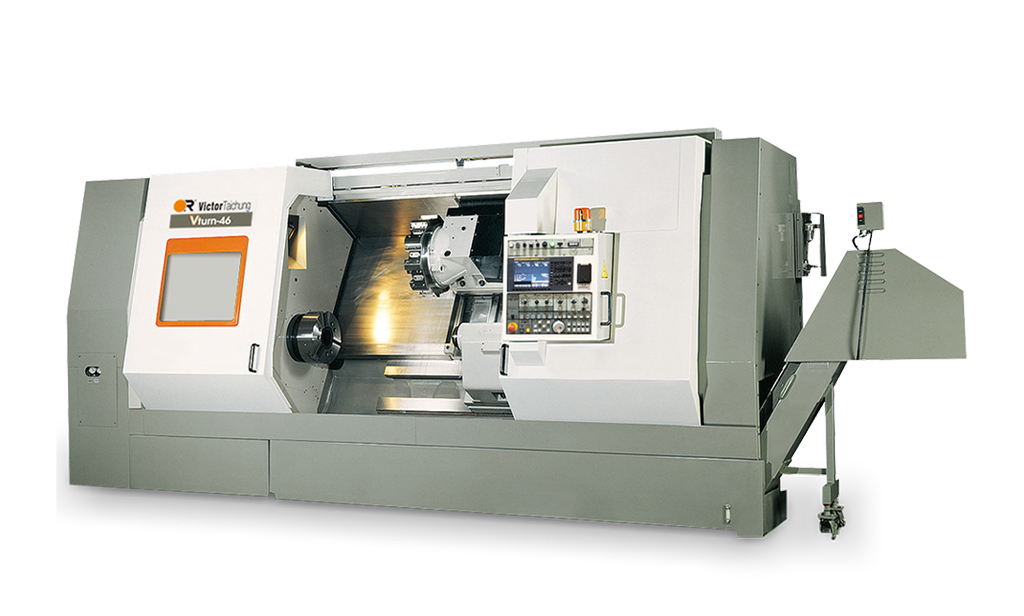

Vturn-46 車削中心

適用於強力重切削的內建四段式變速箱!

• 真正 60° 斜背式床台的設計，使Z軸滾珠螺桿至刀尖達到最小距離，以降低切削堆積。
• 主軸箱內建有四段式變速箱，可進一步強化低轉速 67rpm 以下切削扭力 536.4kg-m。
• 採用  A2-11 主軸鼻端，標準配置油壓 15" 夾頭，並提供 18"/21"/24" 選配夾頭。
• Z軸滾珠螺桿直徑為 50mm。
• 最大車削長度為 1650mm。
• 提供 C軸主軸及動力刀具並搭配台中精機自製 VDI刀架。


Vturn-40 & Vtuen-45 C軸與Y軸的應用

• 2段式變速箱升級 (GTP)。
• 台中精機自製伺服刀塔，用於快速換刀 1.0秒 (相鄰)，1.2秒 (對向)。
• 銑削刀塔適用 VDI-50 刀盤 (6動力刀位) 或 BMT-75刀盤 (12動力刀位)。
• 銑削功率 7kW / 3000rpm。

Vturn-46 C軸 VDI 刀架裝設有動力刀具 (CV 選配)

• 使用 VDI 刀架提供活動刀具，其不僅提供國際刀具系統，並容許快速簡便的刀具安裝。
• Cf軸設計內含標準配備的角度編碼器，可確保高分度精度。
• 軸連結規格 DIN-5480。
• 銑削輸出功率 7kW/3000rpm。


台中精機自製刀塔

• 大跨距刀塔做升級結構剛性。
• 銑削刀塔 (伺服驅動) 可選用 VDI-50 快速換刀，或具有高剛性 BMT-75。

尾座 MT5

• 尾座底部雙缸夾緊。
• 活動式心軸，內置軸承。
• 由鞍座帶動。
• 可程式M指令控制。

Vturn-40 & Vtuen-45 選配內藏式主軸 45kW (30min)

• 拉桿 106mm (主軸孔: 116mm)。
• 主軸轉速 2500 rpm。
• 主軸扭力 1423 Nm (S3 15 min.)。
• 適用於輪廊銑削。

可程式尾座

• 安裝在軌道上以獲得最大的夾緊穩定性。
• 可調整心軸壓力及油壓夾緊於軌道。
• 可程式尾座 (標準)。

油水分離機 (選配，適用於 VT-46)

大擋板沖屑 (標準)

手動中心架 (選配)

• 標配於 Vturn-40(45)/220, 325, 425)。
• 夾持範圍: 280 ~ 400mm (or 150 ~ 300mm)。

刀具量測器 (選配)

油壓中心架 (選配)
