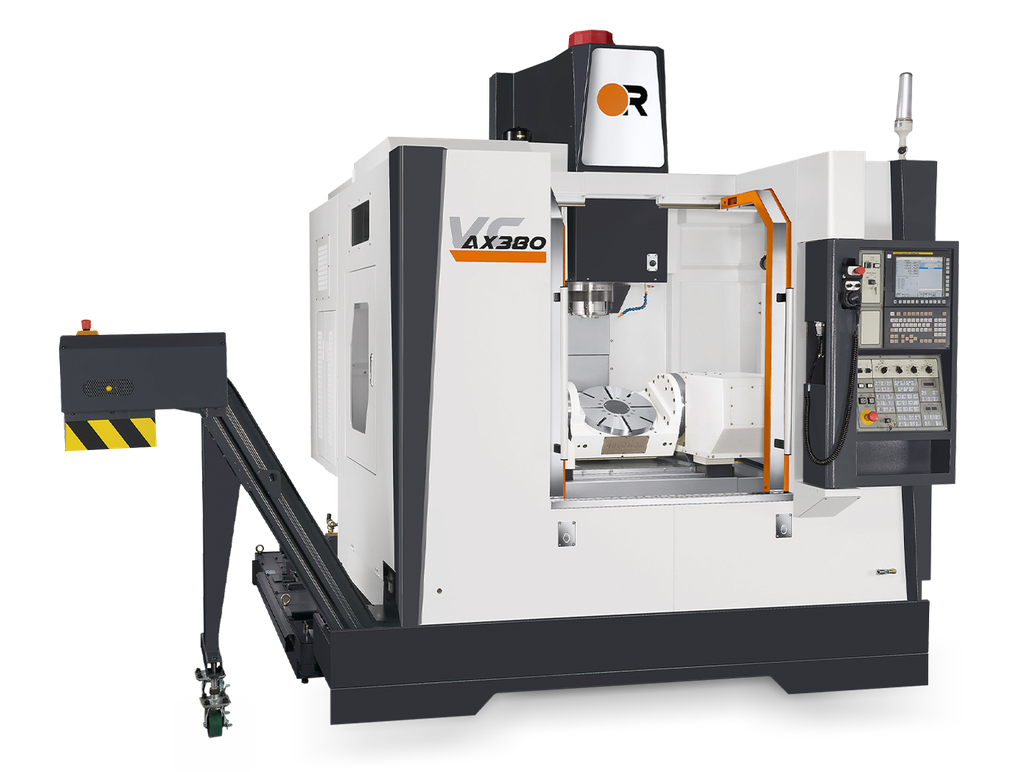

Vcenter-AX380
五軸加工中心機 Vcenter-AX 系列
規格
| 行程 | ||
|---|---|---|
| X 軸 | mm inch | 700 27.55 |
| Y 軸 | mm inch | 500 19.68 |
| Z 軸 | mm inch | 540 21.25 |
| A 軸 | -120 ~ 30 | |
| C 軸 | 0 ~ 360 | |
| 工作台 | ||
|---|---|---|
| 尺寸 | mm inch | Ø380 Ø14.96 |
| T型溝 | mm | 12H7 |
| 最大荷重 | 公斤 磅 | 200 440.92 |
| 主軸 | ||
|---|---|---|
| 內孔錐度 | BBT-40 | |
| 馬達功率 | KW HP | 11 / 15 / 18.5 15 / 20 / 25 |
| 最高轉速 | 12000 | |
| 刀具 | ||
|---|---|---|
| 容量 | 30 | |
| 最大重量 | 公斤 磅 | 7 15.43 |
| 精度 (ISO 230-2) | ||
|---|---|---|
| 定位精度 | 0.010 | |
| 重複精度 | 0.007 (±0.0035) | |
| 機械 | ||
|---|---|---|
| 機械重量 | 公斤 磅 | 6000 13227.71 |
| 未分類 | ||
|---|---|---|
| 項目 | 無中噴 | |
| 工作台尺寸 (mm) | < 380 | |
規格
加入比較
項目
單位
行程
X 軸
mm
inch
700
27.55
700
27.55
Y 軸
mm
inch
500
19.68
500
19.68
Z 軸
mm
inch
540
21.25
540
21.25
A 軸
deg
-120 ~ 30
-120 ~ 30
C 軸
deg
0 ~ 360
0 ~ 360
工作台
尺寸
mm
inch
Ø380
Ø14.96
Ø380
Ø14.96
T型溝
mm
12H7
12H7
最大荷重
公斤
磅
200
440.92
200
440.92
主軸
內孔錐度
BBT-40
BBT-40
馬達功率
KW
HP
11 / 15 / 18.5
15 / 20 / 25
7.5 / 11 / 15
10 / 15 / 20
最高轉速
rpm
12000
12000
刀具
容量
T
30
30
最大重量
公斤
磅
7
15.43
7
15.43
精度 (ISO 230-2)
定位精度
mm
0.010
0.010
重複精度
mm
0.007 (±0.0035)
0.007 (±0.0035)
機械
機械重量
公斤
磅
6000
13227.71
6000
13227.71
