合金車輪車床系列

Vturn-18W/22W (T2) 卧式车床

斜背式车床的开发是为提供最高效率的铝合金轮圈加工。卧式车床减少切屑聚积在轮圈，防止切屑在加工过程中损伤轮圈表面。机器容量最大轮圈尺寸 22" - Vturn-22W (18" - Vturn-18W) 可做处理。标准特定功能不断增加，包括强大的冷却液流量可进行切屑处理，以提高机器的效率。

更多的设计特点

• 强力冷却循环。
• 主轴动力加强。
• 特制三爪夹盘及铁屑传送带。
• 尾座装置移除，降低购机成本。

结构坚实，切削精准!

• 米汉纳(Meehanite) 铸铁本体及箱型结构一体成型，刚性强，能迅速吸收切削震动，即使重度切削，仍可维持高精准度。
• 铸铁结构包覆的油压夹头及扇爪，可克服铝圈切削时常见的断续性切削。
• 以重负载滚柱承轴设计的高刚性高扭力主轴，可使重度切削逸走细微。

高性能设计，缩短铝圈加工生产时间!

• 加大轴向推力设计，以 Fanuc α 30i 主轴马达为标准配备，再搭配短导程滚珠螺杆，以增加轴向驱动力。
• 高刚性强力主轴配合高推力主轴驱动力的主轴设计，可提高金属切削速率丶缩短加工时间，提升生产产能。
• 基於低转速鲜少用於铝圈切削，故使用皮带直结传动以降低传动惯性，改善主轴加速时间。
• 选配 内藏式主轴(DDS) 动平衡一致确保轮圈表面加工纹路。

高效率切屑排出

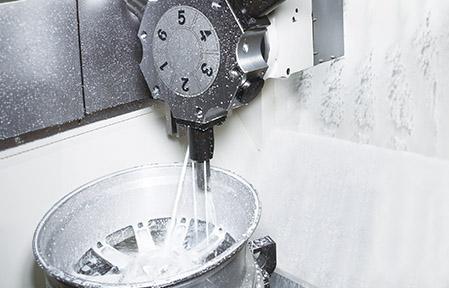

• 高压力冷却水泵浦(6.5 bars) 配3冷却水管路，大流量冷却液有效地冲刷切屑远离轮圈，以防止切屑堆积在轮圈内部。
• 大型冷却水箱 提供360公升冷却容量(96加仑)-Vturn-18W；[400公升(10加仑)-Vturn-22W]。
• 特制铁屑传送机 可移除长螺旋形状切屑在轮圈加工机中列为标准。

铝圈上下料简便，提升操作效率

• 搭配自动门功能: 减轻操作工作负荷，为铝圈量产最佳配件。
• 特殊3爪油压扇爪可夹持铝圈边缘，达到简易但精准的铝圈夹持功能，没有损伤铝圈或变形的顾虑。

轮圈夹持方式OP-1方案或OP-2方案

本公司特别为两种机种的3爪式夹头，依订购需求设置单一标准作业。适合全系列铝圈尺寸的勾爪和臂爪(依订购需求列为标准配备)。
尺寸范围如下:

• HC-1218 夹头，可夹持 12" ~ 18" 铝圈。
• HC-1520 夹头，可夹持 15" ~ 20" 铝圈。
• HC-1522 夹头，可夹持 15" ~ 22" 铝圈。

*注:

• 夹持更小铝圈需另外指定，并取决於铝圈设计。
• 单一尺寸的弹簧负载车床心轴为 OP-1 方案夹头的标准配备。
• 含整套垫片的单一尺寸车床心轴为 OP-2 方案夹头的标准配备。
• 可另购适合额外作业需求的更换套件，以使同一夹头可适用於两种作业。

第三工程(钻石刀)使用扣爪夹头

为了获得更好的加工面，第二工程也大量应用钻石刀切削(台中精机的第三工程机台适合做钻石刀精切专用机)。

• 铝圈专用夹头和内藏式主轴这种类型的不推荐被兼容用於OP-1因为夹头更换是困难和费力的。

Vturn-V22W/V26W (T4 & T2) 立式车床

随着大型铝圈制造加工的需求渐增，台中精机特别研发铝圈简易上/下料解决方案，近一步降低主轴待机时间。

台中精机创新设计的 Vturn-V22W/26W立式四轴CNC车床，专为产制合金铝圈而设计。

结构坚实稳定靠，重切削能力高!

• 米汉纳(Meehanite) 铸铁基座及强化助才设计可将局部震动迅速吸收分散至整体结构。
• 高刚性主轴 以大直径程轴支承，可承受重切削并维持极低变形量。
• 特殊油压夹头结构加上坚固铸铁本体，专为克服铝圈切削常见的断续切削而设计。
• 油压箱使用热交换器能够容易保持低油温和使用过滤系统使操作更稳定。
• 主轴周围2个大口径切削收集孔采大深度斜角设计可供大量切屑及冷却液回流，可避免积屑，降低清洁频度，因而减少待机时间。

强力主轴马达

• 搭配 45/55kW Fanuc 强力主轴马达，提供足够的功率，同时以两个刀塔进行重切削，且加减速度快，缩短非加工时间，达到高效率加工需求。
• Vturn-V22W-T2 单刀塔和 45kW 主轴马达用於 for OP-2 加工。

稳定切削加工是它主要特点并能降低生产周期

双 VDI 刀塔

• 容许2件切削加工同时完成，节省切削时间。
• 加工过程中相对刀可直接定位，确保更稳定的切削加工。
• 使用 VDI 刀具系统可以快速更换刀具。
• 独家刀具偏移设计，使双刀塔可同时运行作用内外径切削，加速第一工程(OP-1)的切削效率。

稳定切削加工是它主要特点并能降低生产周期

OP-1方案或OP-2方案使用的油压式3爪铝圈夹头

• 油压3爪夹头的坚固夹臂及回拉式夹持，可确保切削刚性，寿命长。
• 独家设计第一夹头附带多勾爪及爪臂套件，提高客户成本效益，及高弹性解决方案。
• 不必因切削不同尺寸轮圈而更换整套夹头。
• 两种夹头皆可用作铝圈正面或背面切削，使单一车床可适用全程铝圈接削。
• Vturn-V22W 搭配 HC-V1320 或 HC-V1522 夹头，可夹持 13" ~ 20" 或 15" ~ 22" 铝圈。
• Vturn-V26W 搭配 HC-V1726 夹头，可夹持 17" ~ 26" 铝圈。

超高切屑清除效率

• Vturn-V22W/V26W 搭配两套切削输送机及特大冷却液水箱 950/1500公升(250/350加仑)以及 Grundfos CM10-2 大流速冷却液泵浦，提供了强力冲泄系统，可大量清除切屑避免堆积，确保铝圈表面不受切屑损伤。
• 油水分离机有效分离微小切屑，可稳定保持冷却液乾净度，避免堵塞影响出水流量。
